Rayon transportent des courroies dans divers fils et styles de bord

Bande transporteuse RayonEst composé deMaille en spirale tissée équilibrée, Tiges croisées droites et maillons de chaîne des deux côtés. Ils conviennent à un large éventail d'applications, de constructions et de conditions de processus dans le monde entier. Les ceintures de rayon offrent un écoulement continu sans heurt de produit fonctionnant de manière fiable année après année sans endommager les produits fragiles et délicats.

Caractéristiques:

  • Conception stable pour des mouvements en douceur, fiables et doux.
  • Économiser de l'argent en sécurisant la qualité des produits et en réduisant les déchets.
  • Close-structure structure et idéal pour la charge de traction élevée.
  • Approprié au système de rayon, à la spirale, aux convoyeurs incurvés ou droits.
  • Large plage de température de -196°C à +275°C.
  • Conforme aux normes de la FDA.

Applications:

  • Refroidissement et congélation cryogéniques des aliments.
  • Blanchissement des légumes.
  • Épreuve de la pâte.
  • Installations de séchage.
  • Convoyeurs de levage de produits.
  • Systèmes de cuisson ou de pasteurisation.
  • Machines de convoyeur.
  • Fours, givreur, fours de recuit.
  • Installations de friture, de réfrigération et de nettoyage.

Deux fils différents - rond et plat

Deux types de fil en spirale peuvent être fournis: fil rond et fil plat comme indiqué dans les images suivantes:

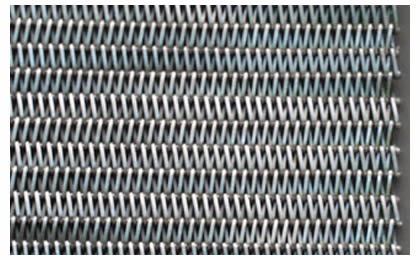

A steel radius belt with round spiral wire

Spirales rondes de fil

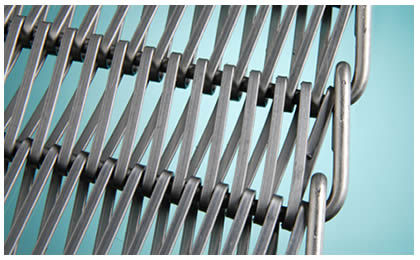

A steel radius belt with flat spiral wire

Spirales de fil plat

Quatre principaux types d'arêtes

Les bandes transporteuses à rayon sont disponibles en quatre bords différents, y compris les extrémités fabriquées et soudées traditionnelles, les extrémités de maillon de chaîne en forme d'U-, les extrémités de maillon de chaîne à rouleaux avec ou sans plaques latérales comme indiqué sur l'image.

A steel radius belt with welded ends

Extrémité fabriquée et soudée traditionnelle

A steel radius belt with U-shaped chain link ends

U- en forme de maillon de chaîne fin

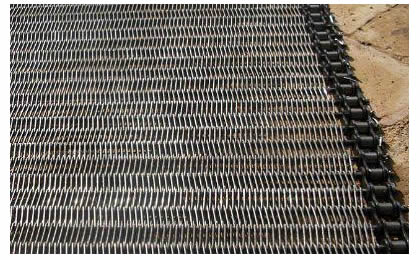

A steel radius belt with chain link ends

Fin de maillon de chaîne

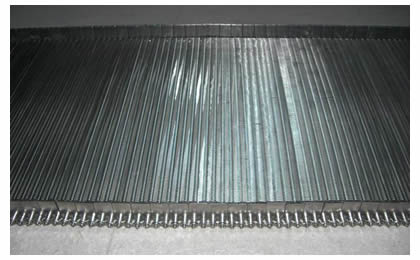

A steel radius belt with chain link end and edge plates

Extrémité de maillon de chaîne avec plaques de bordure

Extrémités fabriquées et soudées traditionnelles
Selon vos besoins, les bandes transporteuses à rayon peuvent être soudées ou fabriquées pour former un système de transport stable, droit ou incurvé. L'aboutement à froid et les soudures qui relient les maillons de chaîne et les tiges sont soudés avec un minimum de chaleur pour assurer la structure des tiges transversales.

A steel radius belt with welded ends

Fin soudée

A steel radius belt with S-shaped fabricated ends

S-en forme d'extrémité

A steel radius belt with bending fabricated ends

Fin de flexion

U- en forme d'extrémités de liaison

A steel radius belt with normal U-shaped link ends

Type normal de lien U-shaped

A steel radius belt with heavy duty U-shaped link ends

Type de lien U-shaped résistant

A steel radius belt with heavy duty U-shaped link ends with double reinforcing plate links

Maillon en forme de U- robuste avec doubles liens de plaque de renfort

Pour les extrémités de maillon de chaîne en forme d'U-, trois résistances peuvent être fournies type de maillon de chaîne normal - (2mm d'épaisseur), maillon de chaîne robuste (3mm d'épaisseur), maillon de chaîne robuste avec double plaques de renforcement (3mm d'épaisseur). En attendant, en tant que votre demande, les bandes transporteuses de rayon avec les liens moyens de chaîne sont disponibles suivant les indications de l'image gauche.

A steel radius belt with middle U-shaped links

Bandes transporteuses à rayon avec maillons moyens

Style Pitch Rayon/largeur de ceinture Diamètre de tige Diamètre du fil U- en forme de maillon de chaîne hauteur Largeur de maillon de chaîne en forme de U-
Type normal de maillon de chaîne 3/4" 2.2 5mm Produit 2mm 11mm 28mm
Type normal de maillon de chaîne 1" 1.7 à 2.2 5mm Produit 2mm 11mm 29mm
Type résistant de maillon de chaîne 1" 2.2 5mm 3mm 11mm Référence: 36mm
Maillon de chaîne robuste avec doubles liens de plaque de renfort 1" 1.7 à 2.2 5mm 3mm 11mm Référence: 41mm
Avec des liens de la chaîne du milieu 3/4" 1.1 (intérieur) 5mm 2 ou 3mm 11mm 28mm

Spécification:

  • Matériel:SS 304, SS 316.
  • Largeur:304,8 mm à 1376 mm.
  • Diamètre de la tige:5 mm, 6 mm, 7 mm.
  • Spirale de fil plat:Croix 1,2 × 0,7 mm à 6 × 3 mm.
  • Diamètre de barre transversale:1,40 à 8 mm.
  • Pitch de la barre transversale:19,05 mm, 25,4 mm, 27,4 mm, 30 mm, 30,5 mm, 38,1 mm.
  • Hauteur de garde latérale:24 mm, 26 mm, 38,1 mm.
  • Épaisseur de lien:2 mm, 2,5 mm, 2,7 mm, 3,1 mm.
  • Diamètre du fil:1,2 mm, 1,4 mm, 1,5 mm, 1,6 mm, 1,7 mm, 1,8 mm.
  • Vitesse:De moins de 1 m/min à environ 20 m/min. (Une vitesse plus élevée peut affecter la longévité de la courroie)
  • Plage de température:-196 °C à +275 °C.
