Flat Top Chains an Divers styles et production personnalisée

A piece of full wide hinge pin flat top chains are installed on the machine.
FTC-01:La chaîne de dessus plat a la surface douce et l'efficacité de transport élevée.

Introduction

Chaînes à dessus plat, Également appelé plat supérieur plat chaîne, chaîne supérieure de lamelle, plat supérieur de chaîne de table, c'est une plaque de chaîne efficace utilisée dans l'industrie du verre, l'industrie alimentaire, le vin et d'autres industries pour le transport. Les chaînes à sommet plat peuvent être en acier au carbone, en acier inoxydable ou en acier galvanisé pour une résistance à la traction et une charge de roulement élevées. Comparé avecCeinture équilibrée d'armure, Il fournit une surface plate et lisse pour le transport de haute performance. Nous pouvons vous fournir toutes sortes de chaînes à dessus plat dans différentes spécifications et matériaux. Nous pouvons personnaliser les chaînes plates en fonction de votre équipement et de vos besoins.

Types de plaques de chaîne à dessus plat

Les chaînes à sommet plat standard ne sont pas incurvées, ce qui convient à la machine de transport droite. Mais dans certains ateliers, l'espace est limité, de sorte que la ligne de transport sera en forme de L, en forme de U ou en forme rectangulaire. Ainsi il le besoin ajustent la machine pour le transport sans heurt. Ici, nous pouvons fournir non seulement les chaînes à sommet plat standard, mais les chaînes à sommet plat flex latéral.

  • Chaînes à sommet plat de course droite. Les chaînes supérieures plates droites fournit la capacité de chargement élevée et la surface douce dans les machines de transport droites. Il est combiné avec plusieurs plaques de chaîne rectangulaires régulières et des épingles hautes.
  • Chaînes supérieures plates latérales flex. Les chaînes latérales de dessus plat de câble conviennent à la machine de câble, qui peut-être forme de L, forme d'U ou forme rectangulaire. Les chaînes latérales de dessus plat de câble peuvent assurer le transport rapide, doux et régulier. Les plaques de chaîne des chaînes à sommet plat flexibles latérales ont deux types: les plaques de chaîne à bord plat et les plaques de chaîne à bord biseauté.
    • Plaques de chaîne à bord plat. Il est combinent avec les plats plats de chaîne de bord et les goupilles de charnière. Les plats plats de chaîne de bord peuvent compléter le flex latéral transportant par l'augmentation le dégagement entre les goupilles élevées. De cette façon, la plaque de chaîne voisine peut permettre un certain angle de braquage pour obtenir un transport de flexion latérale lisse. Le plat de chaîne de bord plat peut non seulement assurer le transport latéral lisse et régulier de câble, mais également le transport normal pour le fonctionnement droit.
    • Plaques de chaîne de bord biseauté. Les plaques de la chaîne sont faites de plaques de la chaîne avec symmetrical bord biseauté. Le bord biseauté peut éliminer l'interférence pendant le transport de fléchissement latéral et assurer le transport efficace sans heurt et élevé. Supplémentaire, là n'a aucun n'importe quel espace quand il est employé dans la position flexible. L'angle du plat biseauté et le dégagement de goupille décident le rayon de rotation.
A piece of straight running flat top chain on the white background.
FTC-02:Chaîne de course à plat droite.

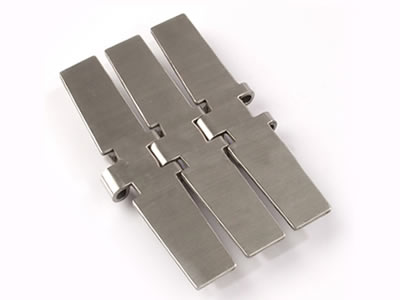

A piece of side flexing flat top chain with bevel edge plate on the white background.
FTC-03:Side-flex chaîne supérieure plate.
A piece of flat top chain plate with flat edge chain plate on the black background.
FTC-04:Chaîne supérieure plate de bord plat.
A piece of flat top chain plate with bevel edge chain plate on the black background.
FTC-05:Chaîne supérieure plate à bord biseauté.

Types de goupille de charnière

C'est le composant important du système de plaque de chaîne à dessus plat. Il soutiennent et relient les plats de chaîne et assurent le transport efficace sans heurt et élevé aucune matière dans le fonctionnement droit ou le fonctionnement latéral de câble. Il a différents types pour votre choix.
Les goupilles de charnière peuvent être divisées en goupille de charnière simple et double goupille de charnière selon la largeur différente et les conditions détaillées des clients et de l'équipement.

  • Broche de charnière unique. La conception simple d'axe de charnière avec la structure simple et le poids plus léger convient aux plats courts de chaîne de largeur et aux produits légers de chargement.
  • Double axe de charnière. La double conception de goupille de charnière est plaque de chaîne de grande envergure appropriée pour une stabilité et une capacité de chargement plus élevées.
A front side and an opposite side view flat top chain with single hinge connection.
FTC-06:Chaîne supérieure plate de goupille simple de charnière.

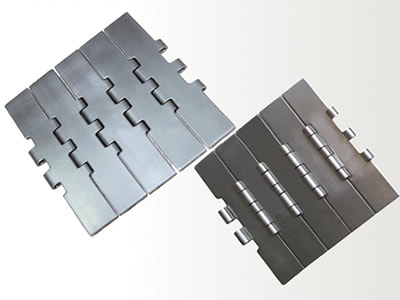

A front side and an opposite side view flat top chain with double hinge pin connection.
FTC-07:Double goupille de charnière chaîne supérieure plate.

Les broches de charnière ont différents styles, tels que les broches de charnière standard et les broches de charnière TAB. Ils sont tous être personnalisés pour convenir à différentes machines et méthode de conduite.

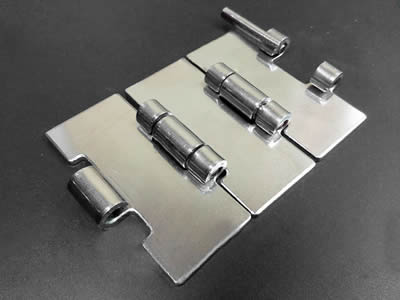

A piece of flat top chain with single hinge pins and three chain plates.
FTC-08:Goupille de charnière standard.

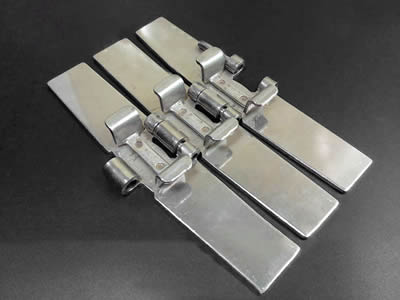

A piece of flat top chain with TAB hinge pins and three chain plates.
FTC-09:Goupille de charnière TAB.

Personnalisation

  • Caoutchouc à haute friction. Le caoutchouc élevé de frottement peut être assemblé sur le dessus ou le fond de la chaîne supérieure plate. De cette façon, il peut non seulement améliorer le frottement élevé de la surface, mais également protéger les produits fragiles contre la chute. Commonly, le caoutchouc peut être la couche en caoutchouc mince standard ou le caoutchouc de polyuréthane élastique épais. D'autres types peuvent être adaptés aux besoins du client selon les exigences de clients.
    • Caoutchouc sur le côté de la plaque de la chaîne. En raison du caoutchouc à haute friction apporte, il est également appelé plaques de chaîne supérieure à haute friction des plaques de chaîne supérieure en caoutchouc. Le caoutchouc peut non seulement fournir le frottement élevé, il peut améliorer la représentation anti-slip pour la bouteille en verre et tout autre transport fragile de produits.
    • Caoutchouc sur le côté de l'axe de la charnière. C'est une technologie nouvellement et spéciale pour l'assemblage en caoutchouc. Assembler le caoutchouc entre les broches de la charnière peut réduire le frottement des broches de la charnière et prolonger la durée de vie de la broche de la charnière. Supplémentaire, il peut réduire la secousse pendant le transport des produits.

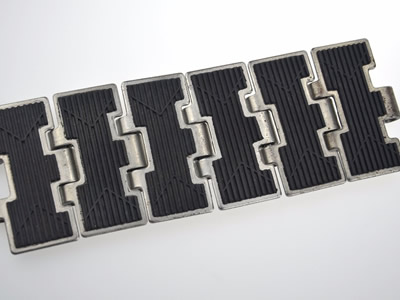

    A piece of flat top chain with black rubber assembled on the chain plate surface.
    FTC-10:Caoutchouc mince sur la surface de la plaque de chaîne.

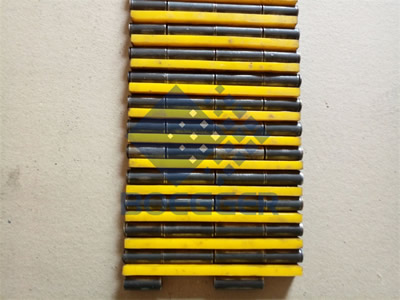

    Yellow polyurethanes are assembled between the hinge pins.
    FTC-11:Polyuréthane épais côté axe de charnière.
  • Axe de charnière pleine largeur. Comme nous le savons tous, la broche de charnière est commonly assemblé dans la position médiane de la plaque de chaîne, qui peut être une charnière simple ou double charnière. Parfois, la broche de charnière est assemblée sur toute la largeur de la plaque de la chaîne, qui est similaire à celle des bandes transporteuses à plaques métalliques. La goupille de charnière plus large fournit une capacité de chargement plus élevée pour des applications résistantes. De plus, la plaque de chaîne à dessus plat avec des broches de charnière larges entières peut supporter la plaque de chaîne et assurer un transport plus lisse et plus stable que la plaque de chaîne traditionnelle.

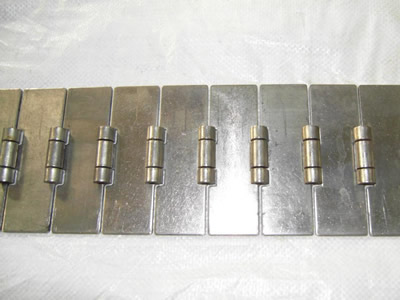

    A piece of stainless steel flat top chain with hinge pins in the central of the chain plates.
    FTC-12:Goupilles centrales de charnière chaîne supérieure plate.
    A piece of stainless steel flat top chain with hinge pins assembled full wide of chain plates.
    FTC-13:Chaîne complète à dessus plat large.

Spécification

  • Matériel:Commonly est acier au carbone et acier inoxydable. L'aluminium et l'acier galvanisé peuvent être personnalisés.
  • Épaisseur de la plaque de chaîne:6 Gauge – 13 Gauge (2,5 mm – 5 mm).
  • Largeur de la plaque de chaîne:3 "(76,2 mm), 3-1 / 4" (82,6 mm), 3-1 / 2 "(88,9 mm), 4" (101,6 mm), 4-1 / 2 "(114,3 mm), 5" ( 127 mm), 6 "(152,4 mm) ou 7-1 / 2" (190 mm). Largeur personnalisée disponible.
  • Longueur de ceinture:MOQ - 3 m
  • Diamètre de Pin/Rod:5mm.
  • Lancement de goupille:25,4 mm, 31,75 mm, 38,1 mm et 63,5 mm.
  • Spécifications détaillées et dessins, voir le profil PDF:Spécifications de la chaîne Flat Top

Caractéristiques

  • Haute performance. La surface plate et lisse a peu de frottement pour le transport de haute performance.
  • Frottement élevé. Les plaques de chaîne supérieures en caoutchouc améliorent la chaîne de surface pour protéger les produits contre la chute.
  • Le transport lisse et régulier. Le fonctionnement droit et sideflexing dactylographie pour adapter à la ligne de transport différente.
  • Nettoyage facile et peu d'entretien. Nettoyez-les avec de l'eau d'écoulement ou faites-les tremper dans l'eau pour un nettoyage facile et rapide.
  • Résistance à la corrosion et à la rouille. L'acier inoxydable et d'autres matériaux anti-corrosifs assurent la chaîne op plate une longue durée de vie.
  • Capacité de charge élevée. Les plaques de chaîne ont une surface de chargement plus grande que les bandes transporteuses à armure équilibrée et autres bandes transporteuses en fils d'acier. De cette façon, il peut charger plus de produits et pour des applications résistantes.
  • Personnalisation. Tous les produits peuvent être adaptés aux besoins du client selon vos conditions et dessin.
  • Large gamme d'applications. Il sert pour un bon nombre d'applications de transport dans beaucoup d'industries, telles que la boisson, le traitement des denrées alimentaires des produits alimentaires, remplissage de mise en bouteilles en verre.

Application

Flat top chaînes ont un large éventail d'applications, les détails sont les suivants:

  • Transformation des aliments.
  • Produits surgelés rapides.
  • Industrie alimentaire.
  • Industrie des boissons gazeuses.
  • Brasseries.
  • Remplissage d'embouteillage en verre.
  • Industrie du fil.
  • Produits laitiers.
  • La production de fromage.
  • La production de bière.
  • Inclinaison de convoyage.
  • La mise en conserve.
  • Emballage pharmaceutique.

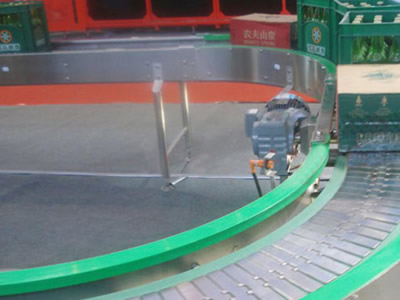

A round conveyor belt machine with several beers on the belt.
FTC-14:Chaîne supérieure plate pour le transport de la bière.

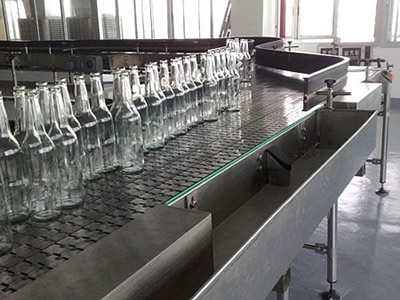

Several empty bottles on the stainless steel flat top chain.
FTC-15:Chaîne supérieure plate pour le transport de bouteilles de jus.
