Surface lisse, perforée et convexe Bande de conveyeur à chaînes de plat en métal

Bandes transporteuses à plaques à chaîne métallique, Également appelé ceinturage en acier articulé, courroies de convoyeur de lien de plat, plaques de chaîne sont un type de dispositif de transport fait de plaques d'acier et de goupilles de charnière ou de tiges de connexion. Comparé aux ceintures de fil, la bande transporteuse de plaque métallique peut fournir une plus grande surface de contact, plate et lisse pour le séchage, le tri et le transport. Nous pouvons vous fournir tous les types et spécifications de la bande transporteuse à plaques métalliques, parcourir les types suivants et décider lequel vous convient.

Matériaux de bande transporteuse de plaque de chaîne métallique

  • Bande transporteuse en tôle d'acier au carbone.
  • Bande transporteuse à chaîne en acier inoxydable.
  • Bande transporteuse à chaîne en tôle d'acier galvanisée.

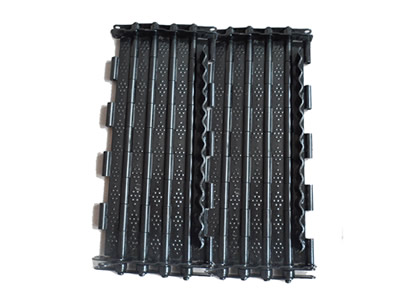

A piece of carbon steel chain plate conveyor belt with several round holes on the plates on the white background.
MCP-01:Bande transporteuse de plaque de chaîne métallique en acier au carbone.
A piece of stainless steel conveyor belt flat plate in flat chain plate on the white background.
Référence: MCP-02Courroie transporteuse de plaque de chaîne métallique en acier inoxydable.

Spécifications de la bande transporteuse de plaque métallique

  • Matériel:Acier au carbone, SS 201, SS 304, SS 316.
  • Épaisseur de la plaque:0,8 mm, 1 mm, 1,2 mm, 1,5 mm, 2 mm, 2,5 mm, 3 mm.
  • Diamètre de la tige de connexion:5 mm, 6 mm, 8 mm, 10 mm, 12 mm.
  • Pas de tige:19,05 mm, 25,4 mm, 31,75 mm, 38,1 mm, 50,8 mm, 76,2 mm.
  • Largeur de la plaque de chaîne:200 mm à 4 000 mm.
  • Longueur de ceinture:Adapté aux besoins du client.
  • Traitement de surface:Galvanisé à chaud, noircissant.

Spécifications détaillées:Se référer à laTableau 1.

Types et formes de bandes transporteuses à plaques en métal

Types de bandes transporteuses à plaques plates

La bande transporteuse plate, également appelée la bande transporteuse perforée non-perforée est la structure simple des plaques métalliques, elle peut être faite de plaques de chaîne plates, qui est semblable aux chaînes à dessus plat, ou acier de canal.

  • Bande transporteuse de plaque de chaîne de barre plate.
  • Canal chaîne en acier plaque convoyeur à courroie.
A piece of flat chain plate conveyor belt in flat bar chain plates on the ground.
Référence: MCP-03:Bande transporteuse de plaque de chaîne de barre plate.
A piece of flat chain plate conveyor belt in channel steel chain plates on the ground.
Référence: MCP-04Canal chaîne en acier plaque convoyeur à courroie.

Bande transporteuse à plaques perforées

La plaque perforée est combinée avec des plaques de chaîne perforées en continu, les trous sur la surface offrent une excellente performance de dissipation thermique pour le transport de produits, tels que des biscuits, des pains et d'autres produits chauds. Les perforations permettent à l'ouverture dans la ceinture de varier de zéro à très grand.

La bande transporteuse à plaques perforées peut être transformée en différents motifs. Vous pouvez choisir le modèle approprié pour adapter à votre application et détaillé utilisant des conditions. L'ouverture des trous perforés peut être adaptée aux besoins du client selon vos conditions.

A piece of stainless steel perforated metal plate belt with staggered round holes.
Référence: MCP-05:Courroie transporteuse à plaque métallique perforée à trous ronds décalés.

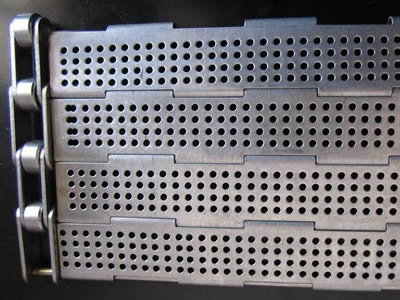

A piece of metal plate belt with several straight round holes on the chain plate.
MCP-06:Bande transporteuse de plaque métallique perforée à trou rond droit.

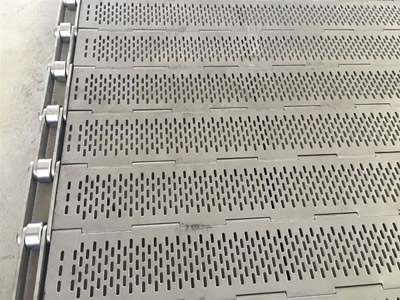

A piece of perforated metal plate conveyor belt with vertical strip holes.
MCP-07:Bande transporteuse de plaque métallique perforée à trou vertical.

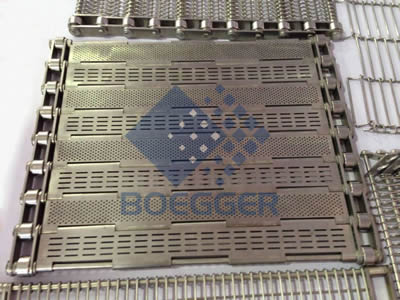

A piece of perforated metal plate belt with horizontal strip holes on the table.
MCP-08:Bande horizontale trou de la plaque métallique perforée bande transporteuse.

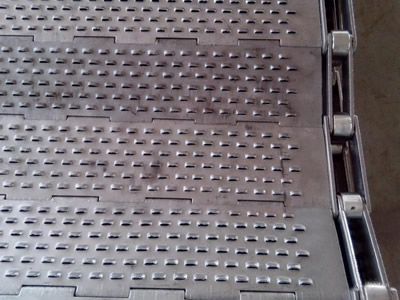

A piece of perforated metal plate conveyor belt with slot holes.
MCP-09:Fente trou perforé plaque métallique bande transporteuse.

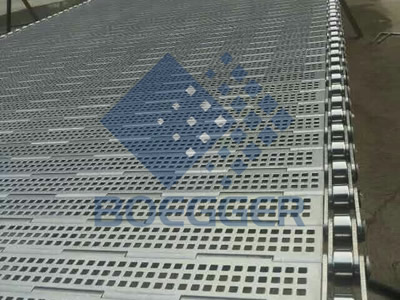

A piece of perforated metal plate conveyor belt with square holes.
Référence: MCP-10:Trous carrés perforés plaque métallique bande transporteuse.

Convoyeur à plaque de chaîne convexe.

La surface de plat de chaîne sont produites dans plusieurs formes de boule rondes augmentées dans différents diamètres. La surface augmentée ou convexe fournit l'excellente représentation anti-slip pour empêcher transporter des produits de tomber vers le bas au sol. Les plaques de chaîne convexes peuvent être ajoutées avec des chicanes transversales et des plaques latérales pour le tri et la protection.

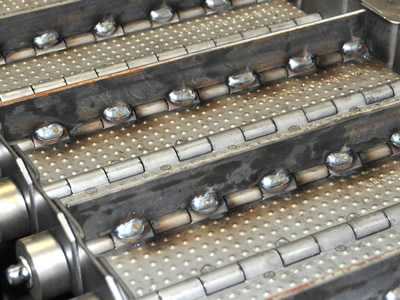

A piece of convex plate belt with transverse baffles, side plates and cotter pin chains on the ground.
Référence: MCP-11:Convoyeur convexe à plaque de chaîne avec déflecteur transversal.

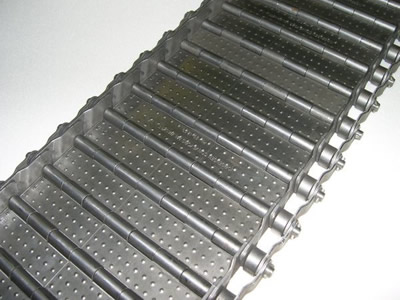

A piece of convex plate with side guards and cotter pin chains on the white background.
MCP-12:Convoyeur à plaques à chaîne convexe avec plaques latérales.

Personnalisation de la bande transporteuse de plaque métallique

Courroies avec plaques latérales Plaques métalliques

Les plats latéraux sont accessoire facultatif pendant la production de plat de chaîne. Les plaques latérales peuvent être transformées en différentes conceptions et hauteurs pour protéger les produits de transport contre la chute pendant l'élévation ou le déclin. Il peut être divisé en 2 voies, 3 voies et types de jambes de chien pour votre choix.

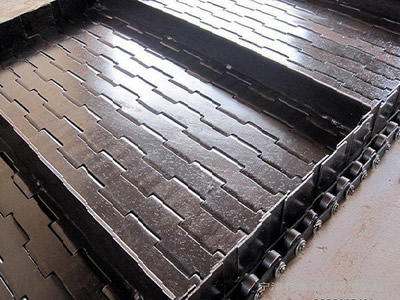

A piece of steel chain plate conveyor belt with flat bar chain plate, transverse baffle and two lane side plates on the ground.
Référence: MCP-13Courroie de convoyeur de plaque de chaîne de plaque latérale de deux voies.

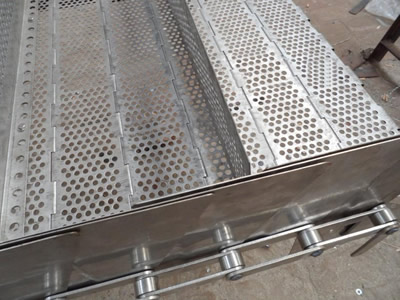

A piece of steel chain plate conveyor belt with perforated chain plate, transverse baffle and three lane side plates on the ground.
Référence: MCP-14:Bande transporteuse de plaque de chaîne de plaque latérale à trois voies.

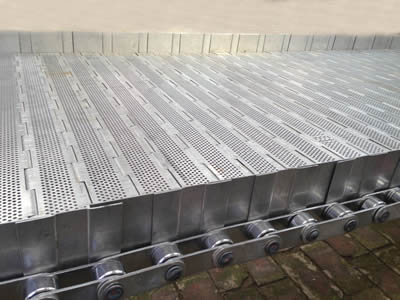

A piece of steel chain plate conveyor belt with perforated chain plate and dog leg side plates on the ground.
MCP-15:Ceinture de convoyeur de plaque de chaîne de plaque de côté de jambe de chien.

Types d'installation de la plaque latérale

  • Type soudé. Les plaques latérales sont soudées sur la bielle pendant la production. Il est de type solide et fixe.
  • Adapté aux tiges. Les plaques latérales et relié à la bielle par des raccords. Il est flexible et facile à remplacer.

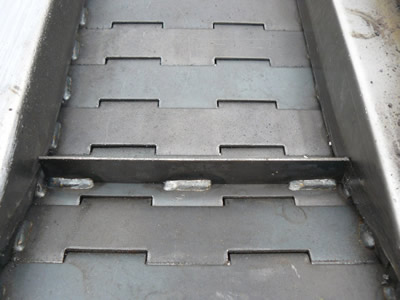

A chain plate conveyor belt with flat surface on the ground. Side plates and transverse baffle being welded onto the belt.
Référence: MCP-16Type d'installation de la plaque latérale soudée.

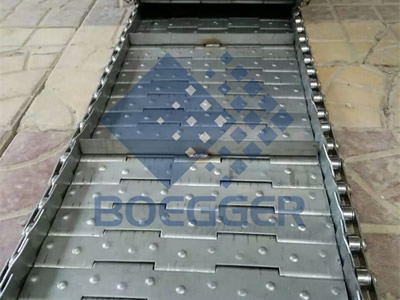

A chain plate conveyor belt with convex surface on the ground. The side plates are fitted to the rods.
MCP-17:Adapté au type d'installation de tiges.

Courroies à plaque métallique avec déflecteur transversal.

Nous pouvons fournir la bande transporteuse de plaque de chaîne avec des chicanes transversales. Les chicanes transversales peuvent être montées ou soudées sur les plaques de chaîne pendant la production. Cette conception peut rendre le tri et le transport facile et pratique. Le déflecteur transversal peut être transformé en différents types et tailles.

  • Déflecteur transversal à plaque plate.
  • Plaque perforée déflecteur transversal.
  • Plaque ondulante déflecteur transversal.

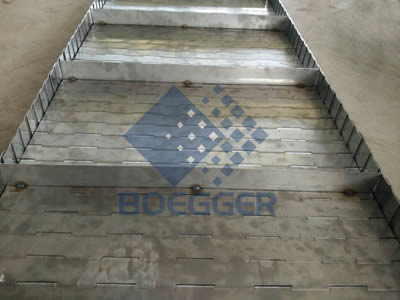

A piece of flat surface chain plate conveyor belt with flat transverse baffle on the ground.
Référence: MCP-18Déflecteur transversal à plaque plate.

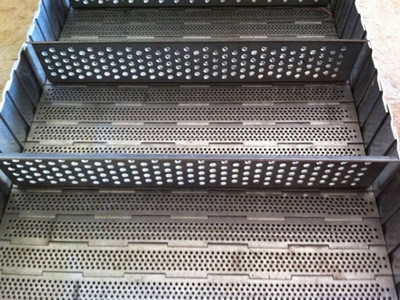

A piece of perforated surface chain plate conveyor belt with perforated plate transverse baffle on the ground.
MCP-19:Plaque perforée déflecteur transversal.

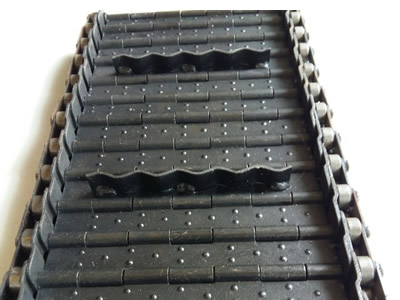

A piece of carbon steel convex surface chain plate conveyor belt with waving plate transverse baffle on the ground.
Référence: MCP-20:Plaque ondulante déflecteur transversal.

Formes de transport de bande transporteuse de plaque de chaîne en métal

La bande transporteuse à plaques à chaîne en métal peut être transformée en types de transmission directe et en types de tournage. Le type de rotation conviennent aux convoyeurs dans la forme de L, la forme d'U et les formes rectangulaires.

  • Courroie transporteuse à plaque de chaîne de transmission directe.
  • Courroie de convoyeur de plaque de chaîne de rotation.

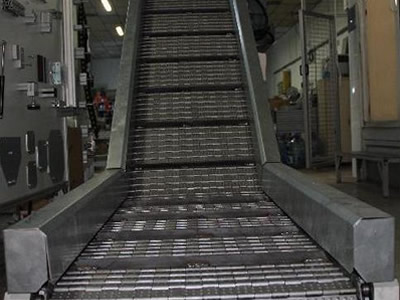

A convex chain plate conveyor belt is installed on the lifting conveying machine.
Référence: MCP-21:Courroie transporteuse de plaque de chaîne d'escalade à transmission directe.

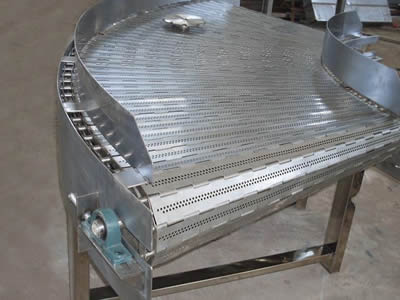

A conveying machine on the ground with curved flat bar chain plate belts.
Référence: MCP-22:Courroie de convoyeur de plaque de chaîne de rotation.

Caractéristiques de la bande transporteuse de plaque métallique

  • Opération stable. La surface plane et lisse fournit une grande surface de transport et un transport stable.
  • Installation pratique. L'installation de la bande transporteuse de plaque métallique a une structure simple, qui peut être installée et remplacée commodément et rapidement.
  • Convient pour le transport de charges moyennes et lourdes. Les bandes transporteuses à plaques métalliques ont une grande surface de transport et peuvent supporter elles-mêmes dans des applications lourdes.
  • Résistance à la corrosion et à la rouille. Les divers matériaux et traitements de surface anti-corrosifs assurent la corrosion de bandes transporteuses de plaque métallique et la résistance de la rouille. Il peut être utilisé dans des environnements difficiles et des conditions difficiles.
  • Durée de vie durable et longue. Le matériau de la bande transporteuse à plaque métallique est résistant, ce qui peut être utilisé en bon état pendant une longue durée de vie.

Applications de bande transporteuse de plaque métallique

  • Transport.
  • Drainage.
  • Tri.
  • Élever.
  • De-elevating.
  • Traitement des déchets.
  • Blanchir.
  • Séchage.

Accessoires de bandes transporteuses à plaques à chaîne métallique

Les chaînes et les pignons sont des accessoires importants dans tout le système de bande transporteuse. Ils peuvent assurer le transport lisse et stable et améliorer l'efficacité de transport. Voici la brève introduction d'entre eux, les types détaillés et les styles se réfèrent aux chaînes et au pignon.

Chaînes

Les chaînes sont la motivation de la bande transporteuse de plaque de chaîne en métal. Elle conduit la bande de conveyeur de plat de chaîne en métal et assure le transport sans heurt et stable aucune matière dans le niveau ou le levage, droit ou tournant transportant le processus. Il a deux types lors de l'installation.

  • Chaînes avec rondelle soudée.
  • Chaînes avec goupille.

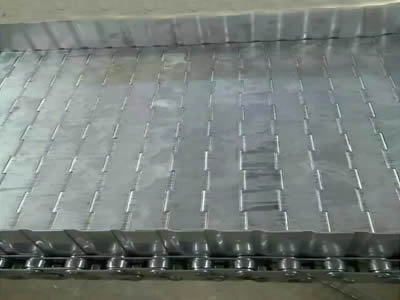

A piece of flat chain plate conveyor belt with side plate and welded washer chains.
MCP-23:Chaînes de rondelle soudées sur la bande transporteuse de plaque de chaîne.

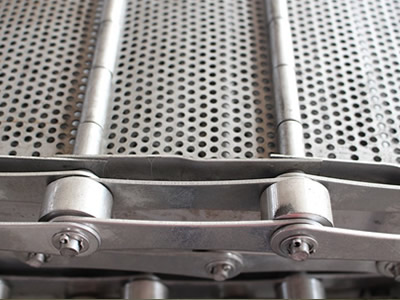

A piece of perforated chain plate conveyor belt with cotter pin chains.
Référence: MCP-24:Chaînes de goupille fendue sur la courroie de convoyeur de plat de chaîne.

Pignon

Le pignon peut être transformé en pignon simple de lancement et double pignon de lancement pour adapter aux types à chaînes. Ils ont également différents types et spécifications pour votre choix.

  • Pignon à pas unique.
  • Double pignon de lancement.

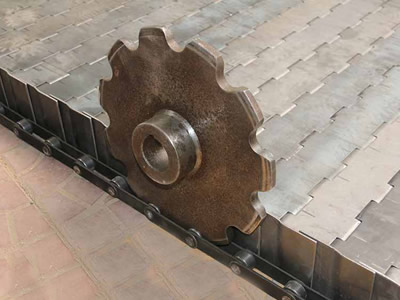

A single-pitch sprocket is installed on the flat surface metal chain plate conveyor belt.
Référence: MCP-25Pignon à pas unique.

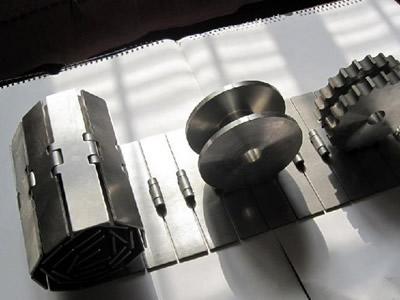

A round and a teeth sprockets are installed on the flat surface metal chain plate conveyor belt.
Référence: MCP-26Double pignon de lancement.
Tableau 1: Spécifications de Common des courroies de convoyeur de plat de chaîne en métal
Article Pas de chaîne
(mm)
Diamètre de la tige
(mm)
Épaisseur de la plaque
(mm)
MCPB-01 25,4 5 1.0
MCPB-02 25,4 6 1.0
MCPB-03 25,4 6 1.5
MCPB-04 31,75 6 1.0
MCPB-05 31,75 6 1.5
MCPB-06 31,75 8 2.0
MCPB-07 38.1 6 1.0
MCPB-08 38.1 6 1.5
MCPB-09 38.1 8 1.0
MCPB-10 38.1 8 1.5
MCPB-11 38.1 8 2.0
MCPB-12 50,8 6 1.2
MCPB-13 50,8 8 1.0
MCPB-14 50,8 8 1.5
MCPB-15 50,8 10 2.0
MCPB-16 50,8 10 3.0
MCPB-17 63,5 10 2.0
MCPB-18 63,5 10 1.5
MCPB-19 63,5 10 3.0
MCPB-20 80 8 1.5
MCPB-21 80 8 2.0
MCPB-22 80 10 2.0
MCPB-23 80 10 2.5
MCPB-24 100 10 1.5
MCPB-25 100 10 2.0
MCPB-26 100 14 2.0
MCPB-27 100 14 3.0
MCPB-28 101,6 10 4.0
MCPB-29 106,6 14 4.0
MCPB-30 125 20 3.0
